矿山 6KV 不接地系统中的绝缘监测解决方案
行业痛点分析：
矿山 6KV 不接地系统的绝缘监测难题本质上是高电压环境、消谐装置干扰、复杂分布参数、严苛环境条件共同作用的结果，需要监测设备在测量原理、硬件设计、算法适应性和环境兼容性上实现多重突破，才能有效解决实时监测、精准测量和可靠预警的核心需求。
解决方案：
1.工作原理

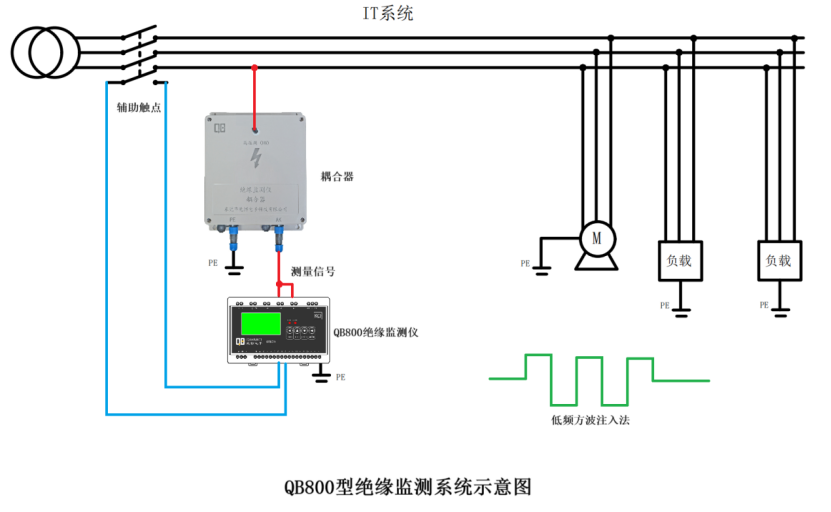

QB800 绝缘监测仪采用低频脉冲方波注入法，这是实现精准绝缘监测的核心技术。其工作原理基于在 IT 系统（中性点不接地电网）中，通过向系统注入低频脉冲方波信号，利用系统对地的绝缘电阻和分布电容形成回路，进而检测回路中的电流或电压变化，以此计算出系统对地的绝缘阻值。在某些矿山 6KV 不接地系统中，由于存在消谐电阻装置，无法进行在线测量，技术人员巧妙地将主回路断路器的辅助触点连接到 QB800 仪表的使能端。当系统停电时，断路器辅助触点动作，触发仪表开始工作。此时，仪表注入低频脉冲方波信号，该信号经电感型耦合器降压耦合后进入系统。
仪表通过微控制器记录和测量叠加在系统上的微安级测量值，依据特定算法计算出绝缘阻抗值。在测量过程中，为确保测量的准确性和稳定性，可从设置菜单中选择不同的测量条件，以适应系统因高泄漏电容、复杂运行工况等带来的测量挑战。
电感型耦合器利用电磁感应原理，将系统运行时的6KV 的高电压降低到仪表可承受的安全范围，避免高电压对仪表造成损坏。
2.产品优势
（一）精准测量
- 高分辨率：1KΩ 测量精度，敏锐捕捉绝缘电阻细微变化，提前预警故障隐患。
- 自定义阈值与迟滞：双警报值（1kΩ~10MΩ）自由设定，配合迟滞功能，避免波动误报，保障报警可靠性。
（二）功能丰富
- 宽电压适配：标准支持 AC 800V/DC 1000V 以下系统，外接电感耦合器可适配 6KV 不接地系统。
- 多样输出：两组独立继电器 + 4-20mA 模拟量（电压可选），兼容自动化设备远程监控。
- 测试与复位：支持内 / 外部检测及故障复位，便于运维维护。
- 宽电源输入：AC/DC 85-265V 或 DC 18-36V，适应矿山不稳定供电环境。
（三）操作简便
- 人性化界面：背光 LCD 屏实时显示绝缘电阻、泄漏电容等参数，昏暗环境清晰可读。
- 极简交互：INFO、TEST、RESET、MENU 四键操作，对应退出、上下移动、确认功能，降低操作门槛。
（四）通信高效
- 标准接口：RS-485 Modbus 协议，支持上位机实时监控状态、历史数据，实现远程管理。
（五）安装灵活
- 紧凑设计：DIN 导轨安装，体积 135×89mm，重量≤0.6kg，适配矿山狭小电气空间。
3.总结
QB800 绝缘监测仪凭借先进的低频脉冲方波注入技术，结合其在精准测量、丰富功能、简便操作、高效通信和灵活安装等方面的优势，完美适配矿山 6KV 不接地系统的特殊需求。它有效解决了因消谐器存在导致无法在线测量的难题，为矿山电气系统的安全稳定运行提供了有力保障，是矿山绝缘监测的理想选择。
