加热炉在线绝缘监测解决方案

日期：03-28 53 属于：行业方案

在加热炉行业，绝缘问题一直是制约生产的重要因素，其现状不容乐观。以中频加热炉和石墨化炉为代表，它们的工作环境堪称恶劣。石墨化炉的工作温度常常处于 2000℃ - 3000℃的高温区间，在如此极端的高温下，普通绝缘材料的性能会迅速衰退，出现热老化现象。而中频加热炉在运行过程中会产生强电磁干扰，这种干扰会改变绝缘材料的分子结构，使其介电性能发生变化，进而削弱绝缘性能。此外，加热炉运行时不可避免的震动，也会使绝缘材料逐渐磨损、破裂，进一步降低绝缘效果。

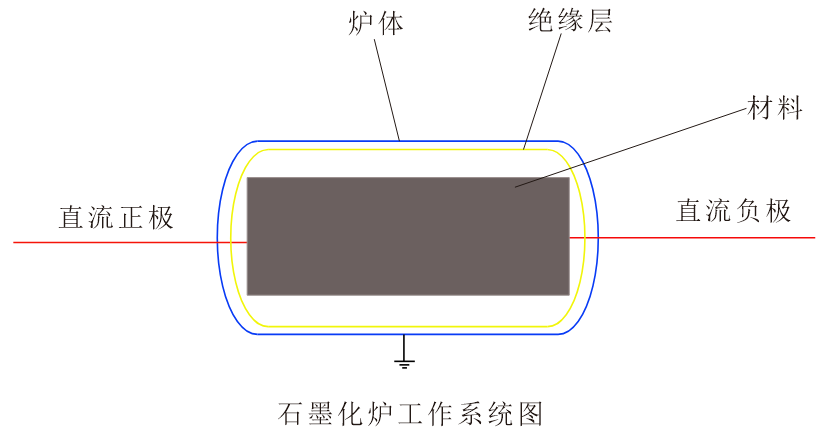

石墨化炉工作时，正负电极与材料紧密接触，形成电流通路。电流从电源出发，经由电极流入材料。由于材料本身具有电阻，根据焦耳定律Q=I2Rt（其中Q表示热量，I表示电流，R表示电阻，t表示时间），电流通过材料时会产生热量，使材料温度逐步升高。在加热过程中，温度控制系统会依据预设的升温曲线，通过调节电流大小来精准控制材料的升温速度。

这些绝缘问题给生产带来了诸多负面影响。绝缘性能的下降增加了设备故障的发生频率，导致非计划停机次数增多，严重打乱了生产节奏。设备故障还会对产品质量产生不良影响，例如在中频加热炉中，绝缘问题可能导致加热不均匀，使被加热工件出现硬度不均、表面裂纹等缺陷；在石墨化炉中，绝缘故障则可能影响石墨化程度，导致产品电阻率不稳定，降低产品质量等级。更为严重的是，绝缘失效会带来极大的安全隐患，加热炉外壳可能会带电，存在触电风险，甚至可能引发电气火灾、炉喷等严重事故，危及人员生命安全和企业财产安全。

因此，解决加热炉绝缘痛点迫在眉睫。若能有效解决这些问题，企业不仅可以减少设备维修成本，降低因非计划停机造成的生产损失，还能提升产品质量，增强市场竞争力。同时，也为生产环境提供了安全保障，有利于推动加热炉行业的可持续发展。

痛点分析

绝缘材料性能衰退：加热炉的工作环境对绝缘材料是巨大的考验。以石墨化炉为例，2000℃ - 3000℃的高温使得普通绝缘材料在短时间内就出现热老化现象，绝缘性能急剧下降。而中频加热炉产生的强电磁干扰，会改变绝缘材料的分子结构，使其介电性能发生变化，无法有效隔离电流。此外，加热炉运行时的震动会使绝缘材料逐渐磨损、破裂，进一步降低绝缘效果。

电气结构复杂导致监测覆盖不足：加热炉的电气结构十分复杂，包含众多电气回路、连接点以及不同类型的电气设备。以大型中频加热炉来说，其感应线圈匝数多、布线错综复杂，还有由多个电容、电感等元件组成的谐振回路。传统的绝缘监测手段，如简单的绝缘电阻测试，很难全面覆盖这些复杂的电气结构。在一些狭小空间或隐蔽的连接部位，检测设备难以触及，这些区域就成为了监测盲区。一旦这些未被监测到的部位出现绝缘问题，很难及时察觉，极有可能引发严重故障。

干扰信号多影响检测精准度：加热炉在运行过程中会产生多种干扰信号。除了中频加热炉的强电磁干扰外，温度变化、机械震动等也会产生噪声信号。这些干扰信号叠加在用于监测绝缘性能的检测信号上，导致检测数据不准确。例如，在通过检测泄漏电流来判断绝缘状态时，干扰信号可能使电流测量值出现波动，难以区分是正常的测量误差还是由绝缘缺陷引起的真实电流变化。这使得传统监测手段难以精准检测绝缘性能，难以发现早期绝缘缺陷，往往要等到绝缘问题发展到较为严重、影响设备正常运行时才会被发现。

绝缘维护成本高：绝缘故障维修涉及材料更换、停机损失、故障排查费用等多方面成本。此外，由于难以准确判断绝缘故障发生的时间和部位，预防性维护缺乏针对性，导致过度维护或维护不足的情况时有发生，进一步增加了维护成本。

解决方案
乾博电子在绝缘监测领域积累了丰富的经验，多年来积极开展独立自主研发，已拥有各行业领先的解决方案，并在高低压绝缘检测领域取得了多项专利成果。

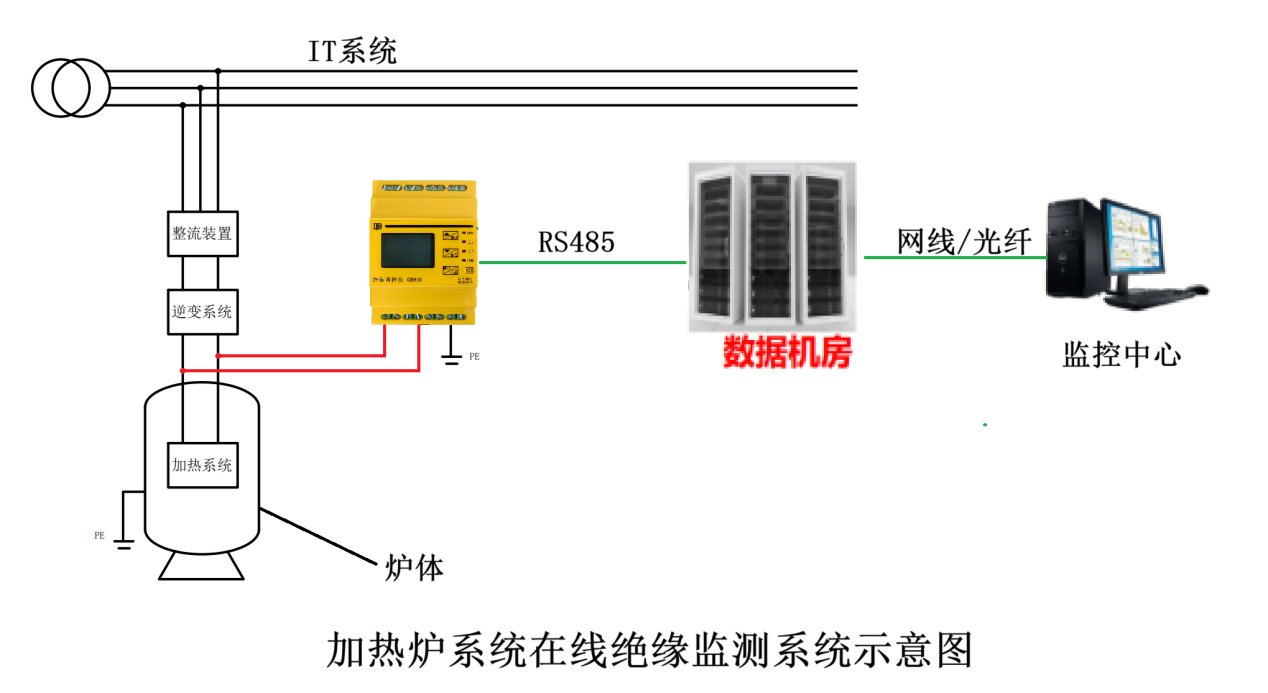

基于深厚的技术积累，乾博电子专门针对加热炉应用领域推出了一套解决方案。该方案采用乾博的 QB600-RWS系列在线绝缘监测仪，配合低频交流注入法，能够在不接地系统带电的情况下，实时监测加热炉内部加热炉芯对地的绝缘电阻值和系统分布电容值。

同时，该监测仪具有二阶可自定义阈值预警报警信号输出功能，测量分辨率可达 1Ω，还可通过 RS485 远程通讯与上位机传输数据。QB600 系列绝缘监测仪响应速度快、测量精度高、防护等级强，能够完全替代人工摇表测量，大大降低了设备维护成本。

综上所述，炉芯和炉体的绝缘是加热炉正常工作的重要保障。在实际应用中，要注重绝缘材料的选择、绝缘层厚度的确定以及耐热温度的考量，同时需定期进行绝缘测试和检测，确保绝缘性能稳定可靠。
