绝缘监测仪的分类及应用

日期:03-28  2605  属于:行业方案

    绝缘监测仪有很多名字——绝缘检测仪、绝缘监视器、绝缘监视仪、绝缘监测装置等等,它是用在用电系统中或单一用电设备(如电机)进行绝缘状况监测的仪表装置,既然是仪表它一般具有监测、显示、预警、报警、通讯等功能。绝缘监测仪主要监测绝缘阻值、系统泄露电容、漏电电流。

绝缘监测仪按不同工作模式分类有很多种。

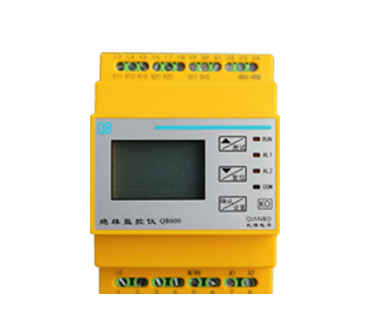

      风力发电专用绝缘监测仪                   低压在线绝缘监测仪

按被监测对象用电电压高低分为高压绝缘监测仪和低压绝缘监测仪。按照我司分类标准,3KV及以上的用电系统为中高压,使用高压绝缘监测仪如我司的YNY-10H、QB800加耦合器组合套装;1KV-3KV为中压,YNY-Ⅲ、配耦合器的QB800可使用;1KV以下为低压,QB800、QB600系列、QB500系列可使用。

在线绝缘检测仪
  按工作状态分为离线监测仪和在线监测仪。离线监测——被监测系统停电,绝缘监测仪开始绝缘监测;开始给系统供电,绝缘监测仪停止绝缘监测功能。离线监测仪监测对象一般为单一用电设备如电机。离线监测仪又分单通道和多通道,单通道只能监测一台设备,多通道能够监测数台设备。在线监测——绝缘监测仪能够在系统不停机或断电情况下对系统进行绝缘性能、泄露电容监测,基本用于中性点不接地系统(IT系统)中,IT系统一般用于供电供电连续性要求较高,如应急电源、医院手术室等,据有关规定必须配备在线绝缘监测仪。一套用电系统只能安装一台在线绝缘监测仪,安装多台仪表之间会互相干扰数据无法测量。
   客户采购绝缘监测仪选型时,首先要确认被监测系统或设备电压;再确认是需要在线监测还是离线监测,在线监测需要确认用电系统是否为中心点不接地系统,目前只有中性点不接地系统(IT系统)可以实现绝缘在线监测;还需要确认现场提供监测电源一般为AC220V和DC24V。上述情况确认好绝缘监测仪型号就确定了。
