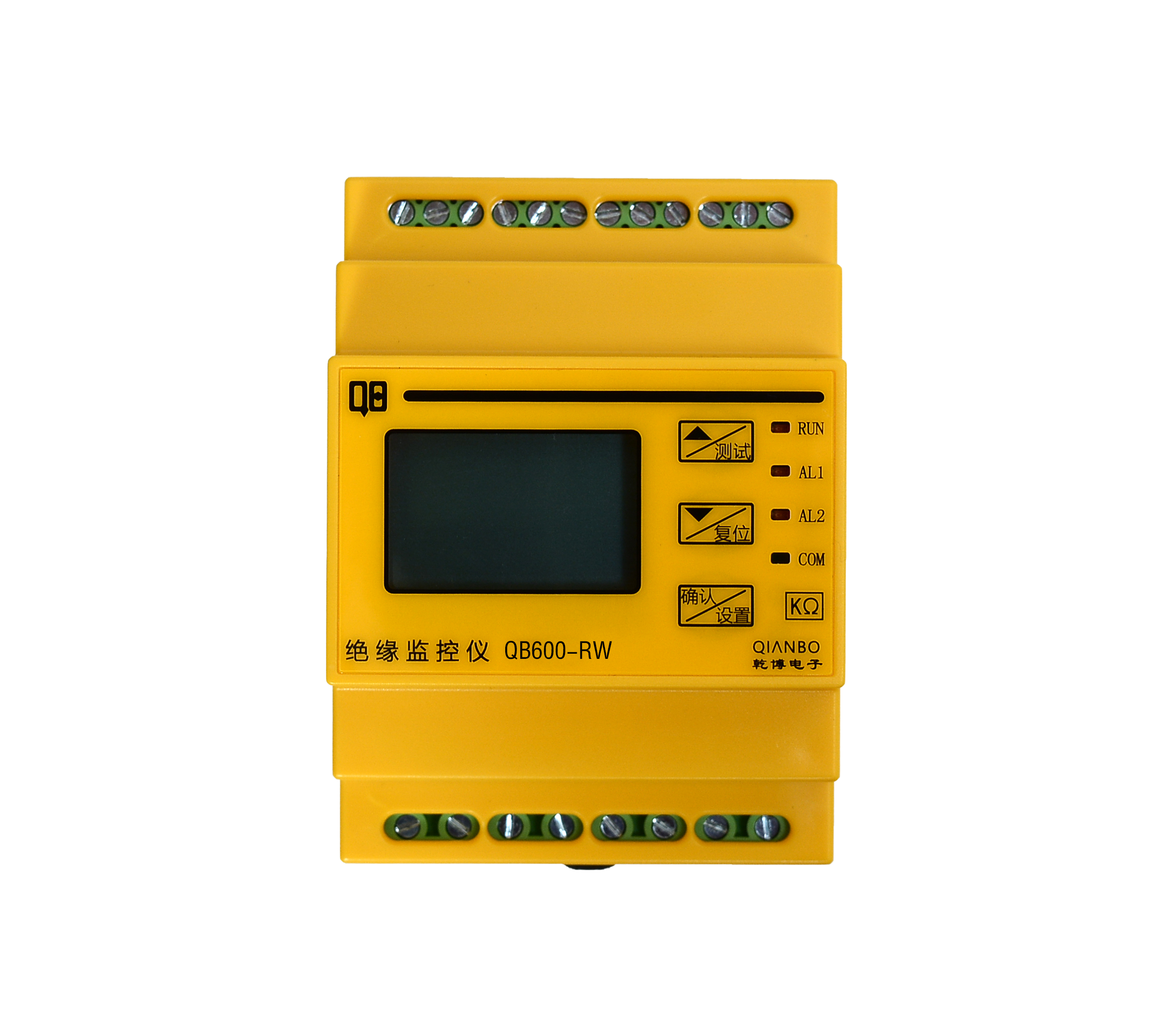

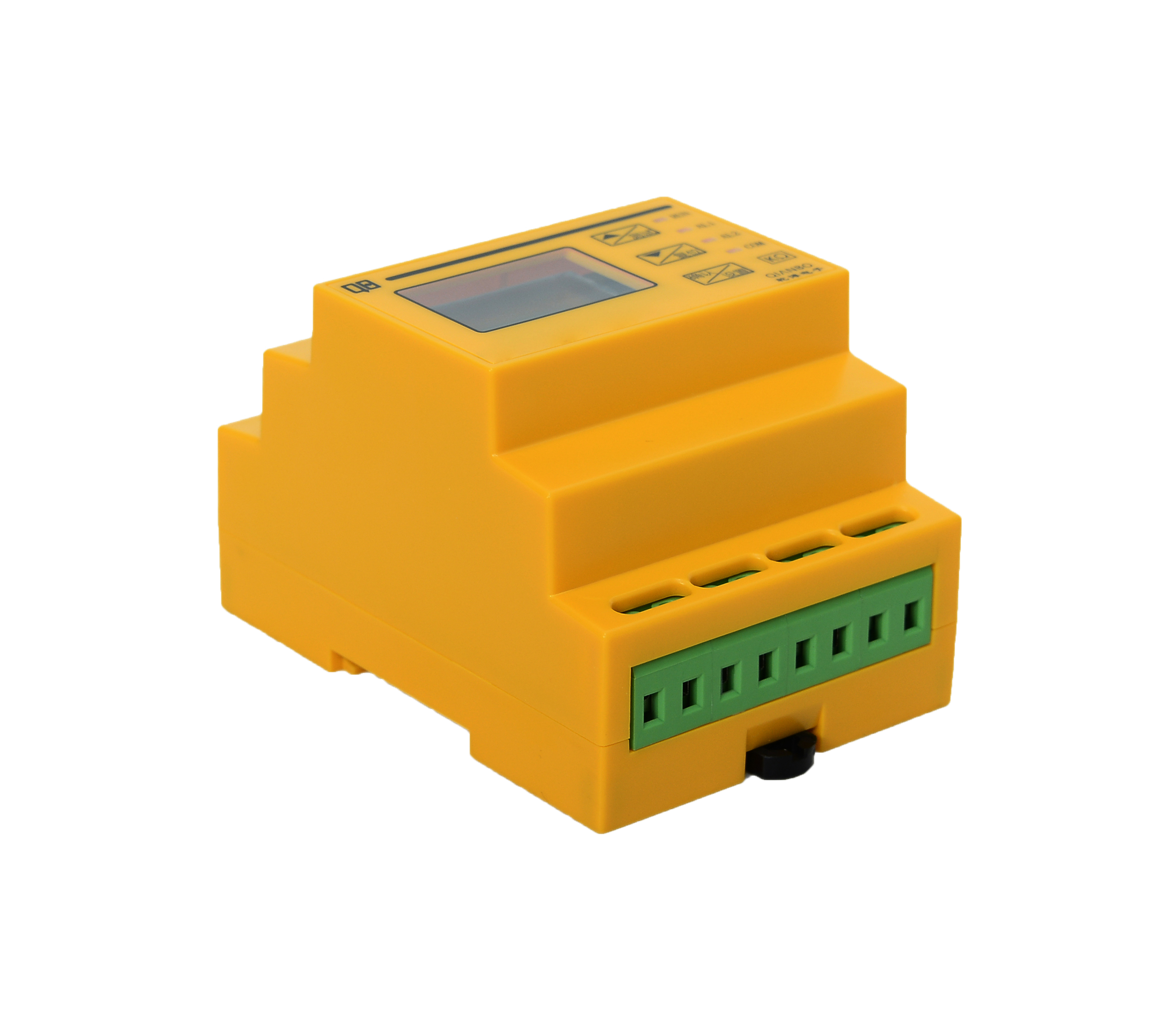

QB600-RW铁路系统专用绝缘监测仪

铁路系统专用绝缘监测仪，测量稳定，不易误动作

产品特点:
1、适用于 AC220V、AC110V、DC24V 以下未接地回路系统
2、内置/外接测试/复位按钮
3、自动，手动复位功能
4、多类型、宽范围控制电源输入
5、人性化简易操作界面，可显示各种参数和系统泄露电容
6、DIN 导轨安装方式
7、带背光的 LCD 屏显示
8、测量和显示未接地系统绝缘电阻
9、泄漏电容(C) 的测量和显示
10、通过 Modbus RS-485 进行通讯
11、可调节响应延迟
12、两个独立的报警继电器（每个继电器均有一个转换触点）
13、N/O 或 N/C 操作，可选

上一产品：没有了

下一产品：没有了

产品描述

1、设备设计原理

QB600-RW型绝缘监测仪采用低频交流注入法可以可靠地、准确地监视交流、直流、交直流混合IT 系统（不接地系统）对地的绝缘阻值。可以从设置菜单中选择的不同的测量条件，允许对特殊应用测量技术的优化适应。
在操作期间，绝缘监视仪不间断地监视整个IT 系统的绝缘阻值，当该值低于预先设定的响应值时，时触发报警。必须把设备连接在IT系统（不接地系统）和PE 线之间才能得到测量值。通过微控制器来记录和测量叠加在系统上的uA范围的测量值。响应测量时间取决于的测量要求，系统泄露电容，绝缘电阻和可能的系统相关的干扰。

2、设备主要功能

适用于AC 220V，AC 110V/DC 24V(0-300uF)以下未接地主回路系统。
内置/外接测试/复位按钮。
自动，手动复位功能。
多类型、宽范围控制电源输入。
人性化简易操作界面，可显示各种参数和系统泄露电容。
DIN导轨安装方式。
带背光的LCD屏显示。
测量和显示未接地系统绝缘电阻
泄漏电容(C) 的测量和显示
通过Modbus RS-485 进行通讯
可调节响应延迟
两个独立的报警继电器（每个继电器均有一个转换触点）
N/O或N/C操作，可选

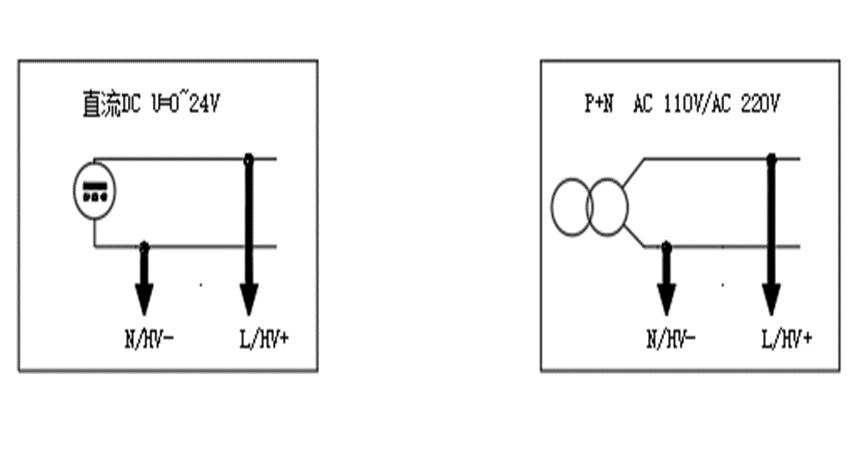

3、接线图

QB600-RW接线图

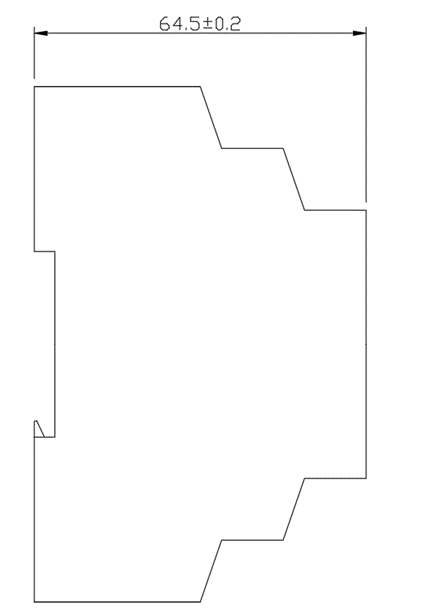

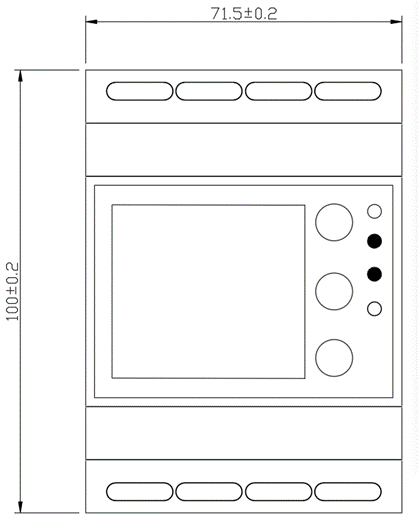

4、产品尺寸图
