近年，国内外关于化工厂因电气设备原因发生火灾、爆炸，并造成较大人员伤亡和财产损失等事件常见诸于各大媒体和平台，根据后续调查的结果公布来看，很大一部分原因是因为线路绝缘老化、电气或电机绝缘故障导致。因此化工厂电气设备绝缘性能的预防性监测在日常运维和电气保养方面至关重要，但因为当前化工厂的电机绝缘性能预防性监测依然采取传统的监测方式，程序复杂，工作难度大，操作人员危险性高，因此在电机绝缘监测的频率和次数能省就省，给生产带来了不小的安全隐患。这篇文章是乾博电子依靠在电机预防性绝缘监测方面的经验和智能化的电机绝缘监测解决方案向行业分享如何实现对电机绝缘的预防性监测，完善化工厂现有监测流程，降低预防性监测的工作量，提高预防性监测的智能化水平。
依据“电力设备预防性试验规程DL/T596-1996”的规定，在电机或电机不受电的情况下，用兆欧表对其电缆线及定子绕组进行绝缘电阻测试。因此开机前通过人工摇表（兆欧表）检测电机的绝缘性能成为化工厂维护检修的重要操作规程之一，而绝缘检修规程要求必须确保每4周必须检测一次，在多雨季节，绝缘检测将会缩短到每周或每2周一次。
针对电机启动前进行的绝缘检测规范中，每次开展绝缘电阻测试工作都要经过固有流程：开工作票——审批——做安全隔离措施——打开开关柜进行检修——恢复安全隔离措施——关闭开关柜——结票——报告传至运行值班人员。在电机启动过程中，流程完成下来至少需要2小时以上，而且在检修环节的拆线端子和安装端子也需要花不少时间，一旦在检修过程中出现突发情况，时间可能会更长，因此运行人员开展此项工作的工作量和工作强度很大。
此外，在电机工作运行期间，需要利用零序互感器测量电机或电机的电缆及定子绕组对地的泄漏电流，从而间接地反映电机的绝缘情况。
智能高压绝缘检测仪技术应用
1 智能高压绝缘监测技术减小工作强度，缩短运维时间
针对化工厂常见的工作强度大，设备维护流程复杂等问题，用新技术实现绝缘在线监测技术，达到电机全时间进行绝缘测试，成为化工厂运行人员的核心需求之一，根据客户采用了YNY-10H高压在线绝缘监测仪的用户体验：只需在备用电机开机前在信息集控中心对电机绝缘数值进行读取并能判断电机是否具备开机条件，即使不放心，也只需要到电柜室进行二次确认数据就可以，无需进行上述的复杂流程，也无需对电机的接线端子进行拆装，整个绝缘检测时间不超过10分钟，加上泵机开机的准备工作，一般30分钟就可以解决，极大的优化了电机检修的工作流程，降低了操作人员的劳动强度，提高的工作效率。因此采用乾博电机绝缘在线监测技术，避免常规设备维护中的不足，实现重要高压电机的全天监测，提高泵机的安全指标，从而提高系统运行的可靠性。
2 智能高压绝缘检测仪技术便于数据采集和运维管控
数据采集和处理技术是整个化工厂信息化系统的基础，主要承担着化工厂信息的采集和数据处理功能。因此高压在线绝缘检测仪在化工厂的绝缘检修环节的引入，依靠乾博电子的Co-Plat绝缘监测控制系统集中进行管理，并通过通讯技术或其他信息链接与企业内部整个信息化系统进行并网。从而改变了传统的人工兆欧表测量电机绝缘的粗放的劳动作业方式，改变了传统电机绝缘检测工作脱离于企业的整体信息化管理之外，因此YNY-10H在线绝缘检测仪成为智能化工厂等信息化建设不可或缺的设备。

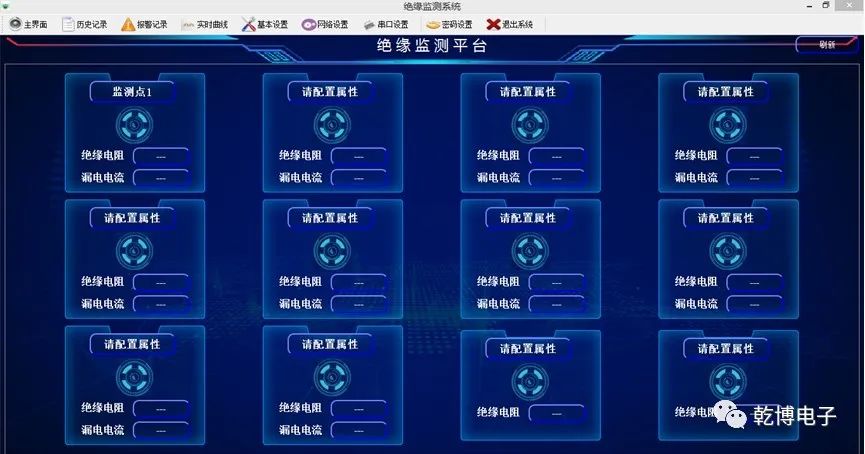

YNY-10H的绝缘检测仪的数据展示和输出相比传统的手动兆欧表有更高的智能化水平，人工操作兆欧表需要不仅需要有专业的电气知识和操作技能，同时针对兆欧表输出值也需要丰富的经验进行判断电机的绝缘性能，而且传统兆欧表也不能实现预警和报警功能，对高压电机绝缘性能状态无法实现连续性，而在线绝缘检测仪则完全解决了上述问题，绝缘监测控制系统通过曲线的形式直观的表现电机绝缘电阻值和漏电电流的状态，下图是YNY-10H在线绝缘检测仪实施监测的数据曲线图。
YNY-10H在线绝缘检测仪操作上也较为智能，能够根据客户现场需要分为连续测量、间歇测量、手动测量3种方式。当高压电机停电备用时，监控仪自动测量其绝缘电阻；当高压电机投入运行时，监控仪自动退出绝缘电阻测量，但对实时监测泄漏电流，捕捉绝缘劣化过程。
通过直观的数据读取，预警值和报警值的设定，帮助设备运维人员更加省心、安全管理高压电机设备。
高压绝缘监测的功能需求
1 基本功能：

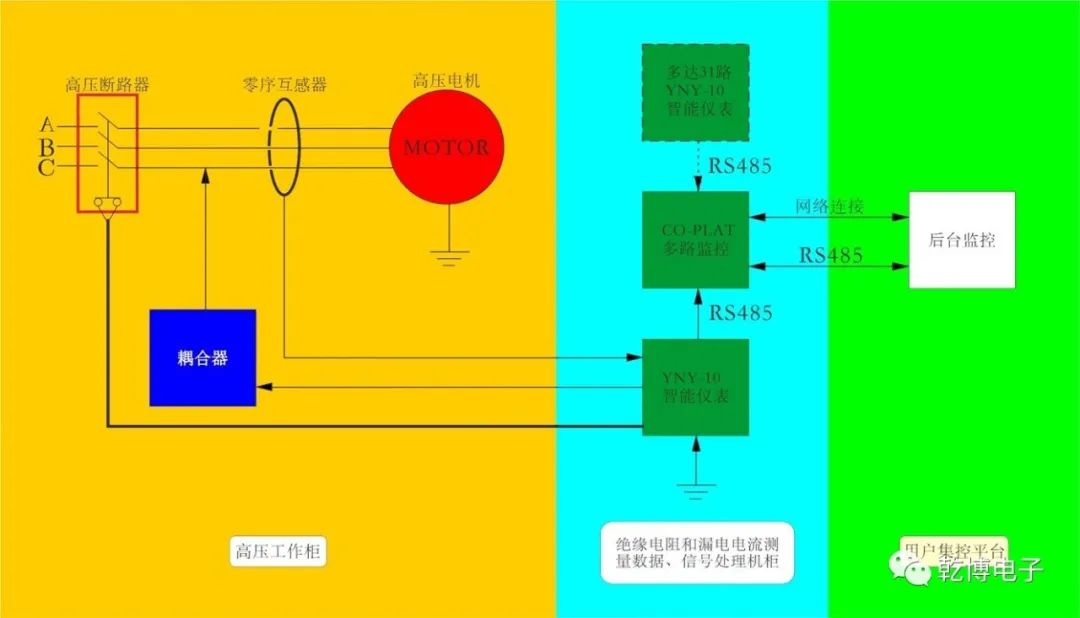

在线绝缘检测仪产生2500V直流高压电通过高压电阻，施加在高压电机对地之间，在线、连续、高精度地完成其绝缘电阻的测量。监控仪对母线上的高压电机、变压器或支路等电气设备进行绝缘测量，见下图：
★绝缘监测仪在电机停机时不间断对电机绕组进行绝缘监测；
★电机工作时能对电机回路进行剩余电流监测；
★ 检测仪与电机开关进行连锁控制自动切换工作状态；
★ 支持在线绝缘电阻监测工作模式；
★ 提供 1 路 RS485 通讯信号，标准 Modbus_RTU 协议；
2 高级功能：
依靠Co-Plat绝缘监测控制系统，能够对31台设备进行集中管理和控制，并实时显示绝缘电阻值、漏电电流的运行曲线，并能够进行预警、报警处理，并记录相关的工作日志。对于后期有智能分析和智能预警系统需求的化工厂可以进行智能预警和智能分析判断绝缘性能变化。
3 安全性：
电机的安全运行是化工厂能够正常工作的前提，因此乾博高压绝缘监测方案在产品开发前，并将安全作为最重要的考量，在安全性方面，我们主要通过如下手段确保客户的使用。
首先，在绝缘检测仪的设计上，采用了高低压分离结构，通过耦合器与高压部分连接，通过多级降压后与操作和显示仪表连接，确保客户对在线绝缘检测仪表进行安装、设置、操作等工作时，不用担心因仪表损坏或操作失误导致的高压触电事故。
其次，在多个电路部分采用了允余设计，并在实际老化及破坏性试验中，比行业标准高出一倍的耐压水平。同时YNY-10H在耦合器端增加了特殊设计，即使在极端情况下，发生高压击穿，通过我们特殊设计结构，也能保证操作人员的安全。
另外，在高压绝缘检测仪行业内，YNY-10H是国内少数通过国家级实验室第三方检测报告的产品，在安全设计和产品性能上具备很高的指标水平。
最后，YNY-10H高压在线绝缘检测仪在公司质检端，在公司内部的带机质检测试，并模拟客户现场使用环境，测试时间超过3天以上。
