IFLS-600绝缘故障定位仪介绍
随着电力系统的发展，越来越多的场合使用了不间断的供电和安全性好的IT供电系统，IT系统特点——电源端中性点不接地或经大电阻接地，发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，不需要立即切断故障回路，可以短时间内保证供电的连续性；当发生第二次接地故障时，就会发生短路，造成系统停电。因此IT需要安装IMD(绝缘监测仪)，IMD可以在第一次接地故障时监测到系统绝缘性能下降，当绝缘性能下降到设定值时发出报警，提醒值班人员进行故障处理，避免第二次接地故障造成断电。

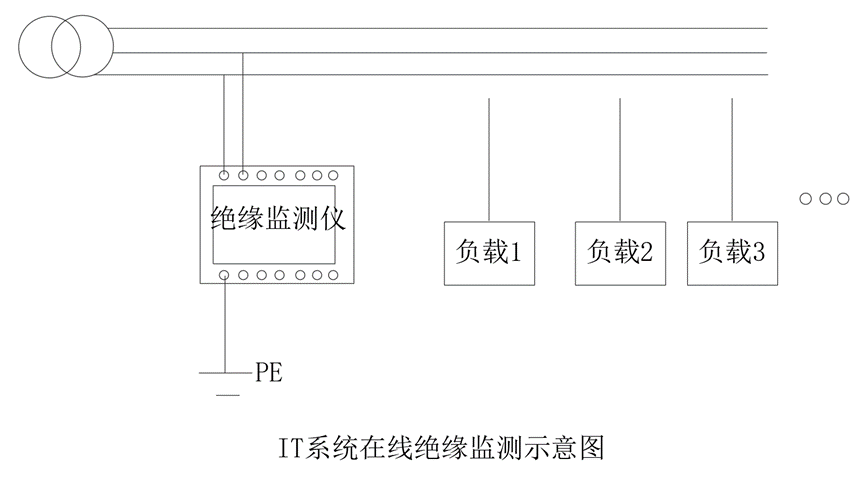

如上图IMD(绝缘监测仪)只能对IT系统整体的绝缘性能进行监测和预报警，当IT系统的用电设备很多或支路较多时，一旦发生接地故障，IMD只能定性判断系统绝缘出现问题但不能确定是哪条支路或用电设备出现接地故障，也不能确定故障支路的数量。通常做法是系统停电，人工检查每条支路，这种做法效率低、人员安全没有保障、耗时长。
乾博电子IFLS-600绝缘故障定位仪不仅能够对IT系统进行整体性绝缘监测，还能精确将故障定位到具体支路和故障支路数量，并将数据上传给上位机或电脑。

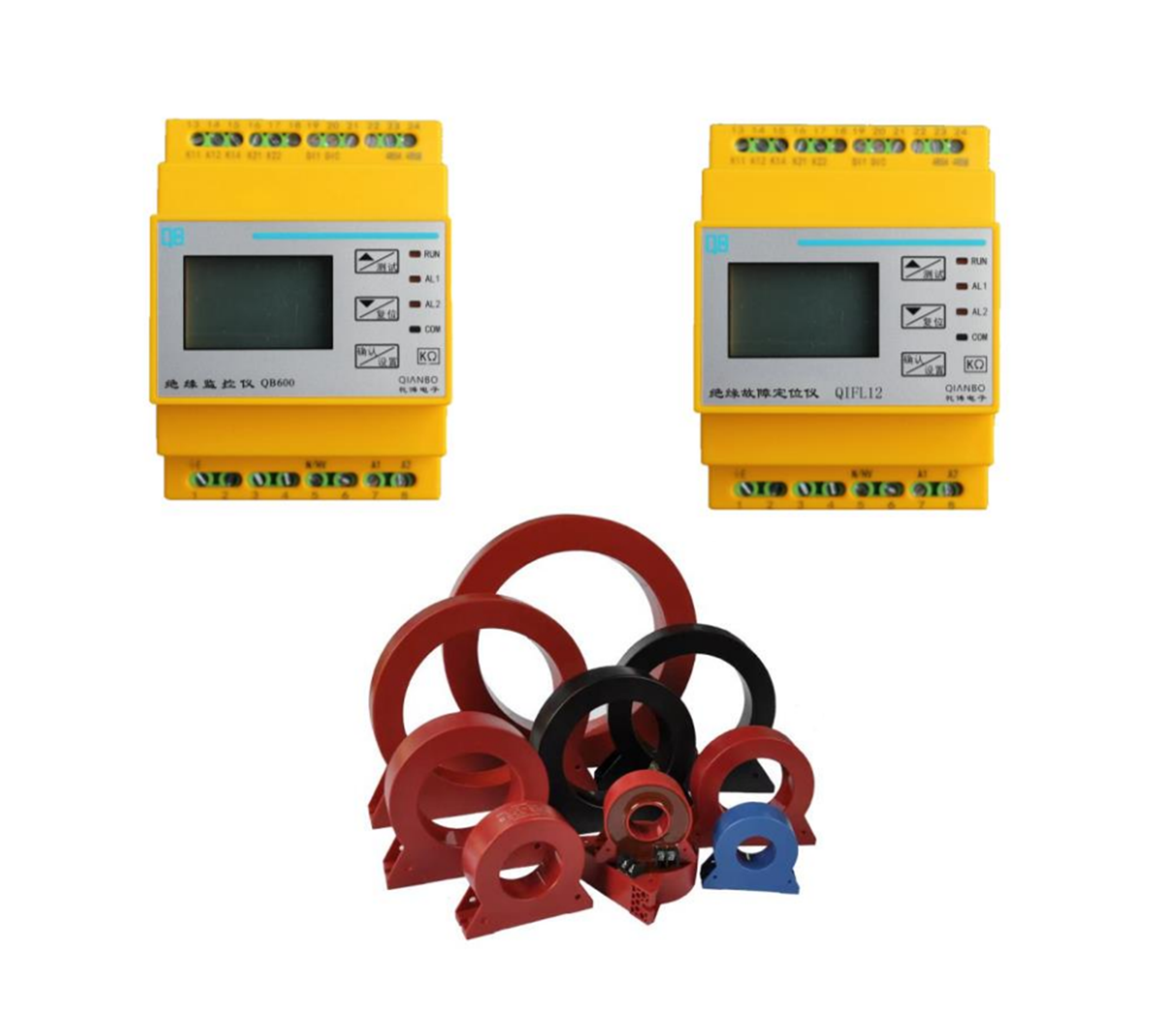

IFLS-600系统构成及功能

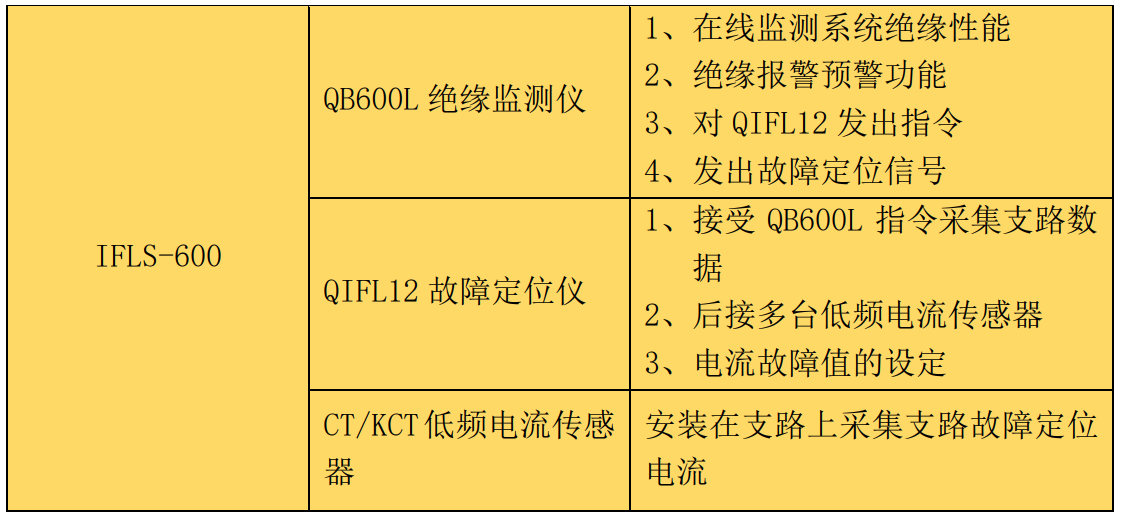

表一
IFLS-600工作原理

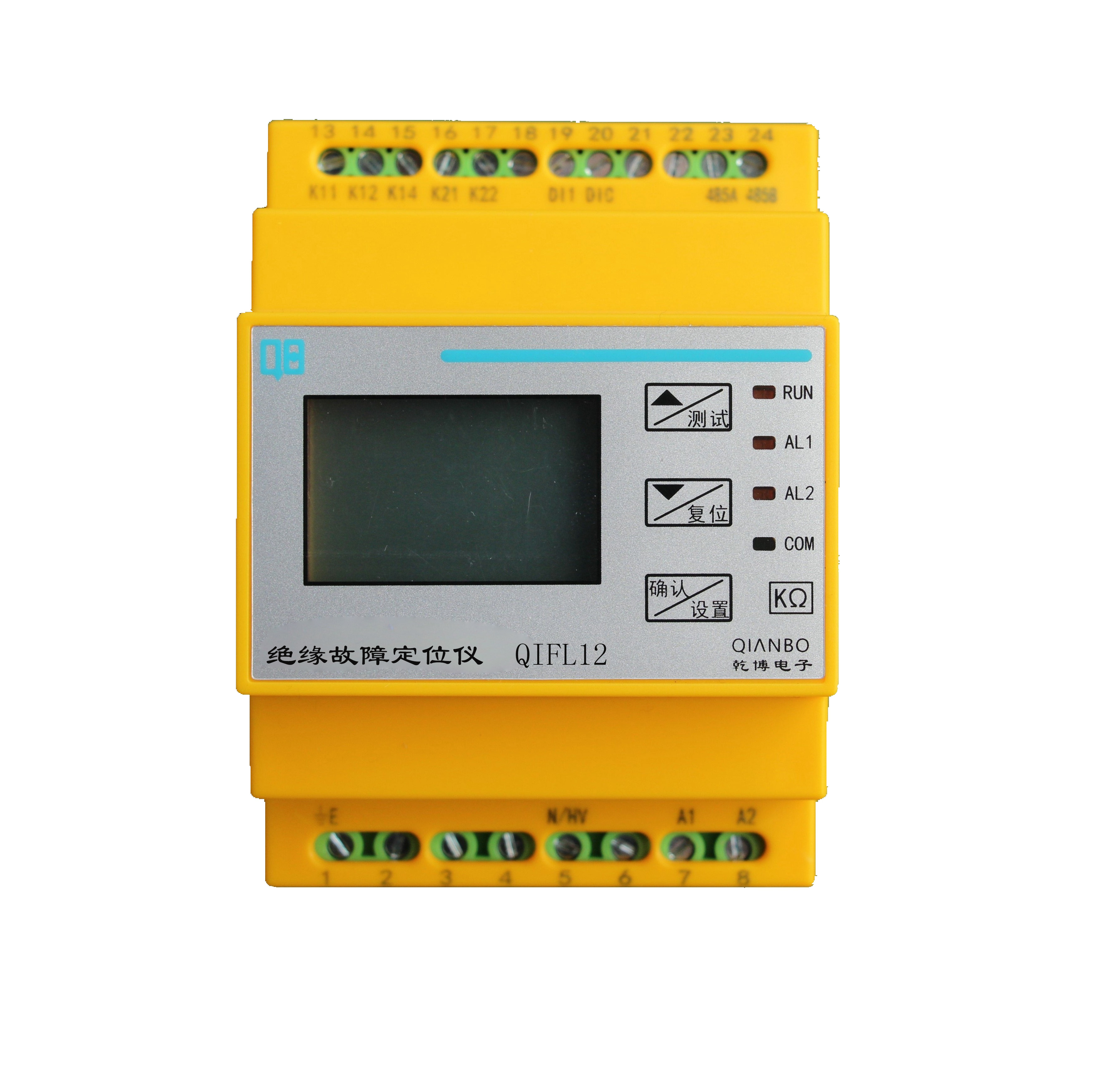

IT系统中，QB600L持续发出测量信号对系统进行在线绝缘监测，当第一次出现绝缘故障时且绝缘阻值小于QB600L绝缘监测仪预设的报警值时，QB600L发出报警信号传给上位机，此时QB600L发出故障定位信号注入电网同时QB600L通过RS485通讯下达指令给QIFL12进行工作（无QB600L指令QIFL12处于待机状态），QIFL12有多个接线端口可以接12台高精度低频电流传感器，低频电流传感器安装在系统每条支路上，这样QIFL12可以采集到每条支路的故障定位电流，将采集的故障定位电流数据与预设的电流故障值对比，判断出有问题的支路并将此数据通过RS485上传给上位机或电脑待值班人员处理故障。

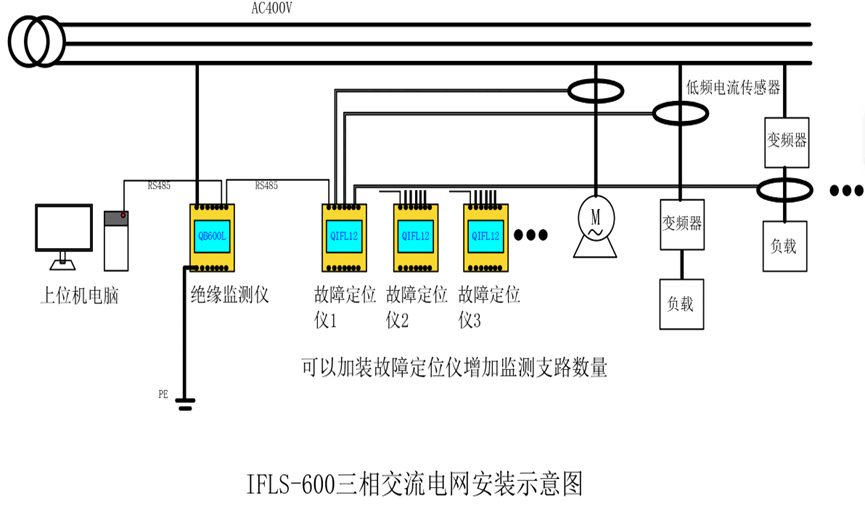

图1
如图1所示为IFLS-600故障定位系统接线示意简图。
注意:一个IT系统里只能允许一台绝缘监测仪（QB600L）工作，两台或多台绝缘监测仪工作会互相干扰，造成设备无法正常工作。
IFLS-600优势
1、能够在线监测IT系统整体绝缘性能
2、能够监测IT系统每条支路的故障定位电流
3、能够监测变频器后的线路绝缘性能且不易发生误动作
4、能满足400V以下IT系统绝缘故障定位
5、能在三相、单相交流系统中使用
6、根据需求增加故障定位仪增加监测支路最多可以安装16台（可定制），安装方便
7、能够过滤掉电网中影响测量的干扰因素，使测量更稳定，定位更可靠

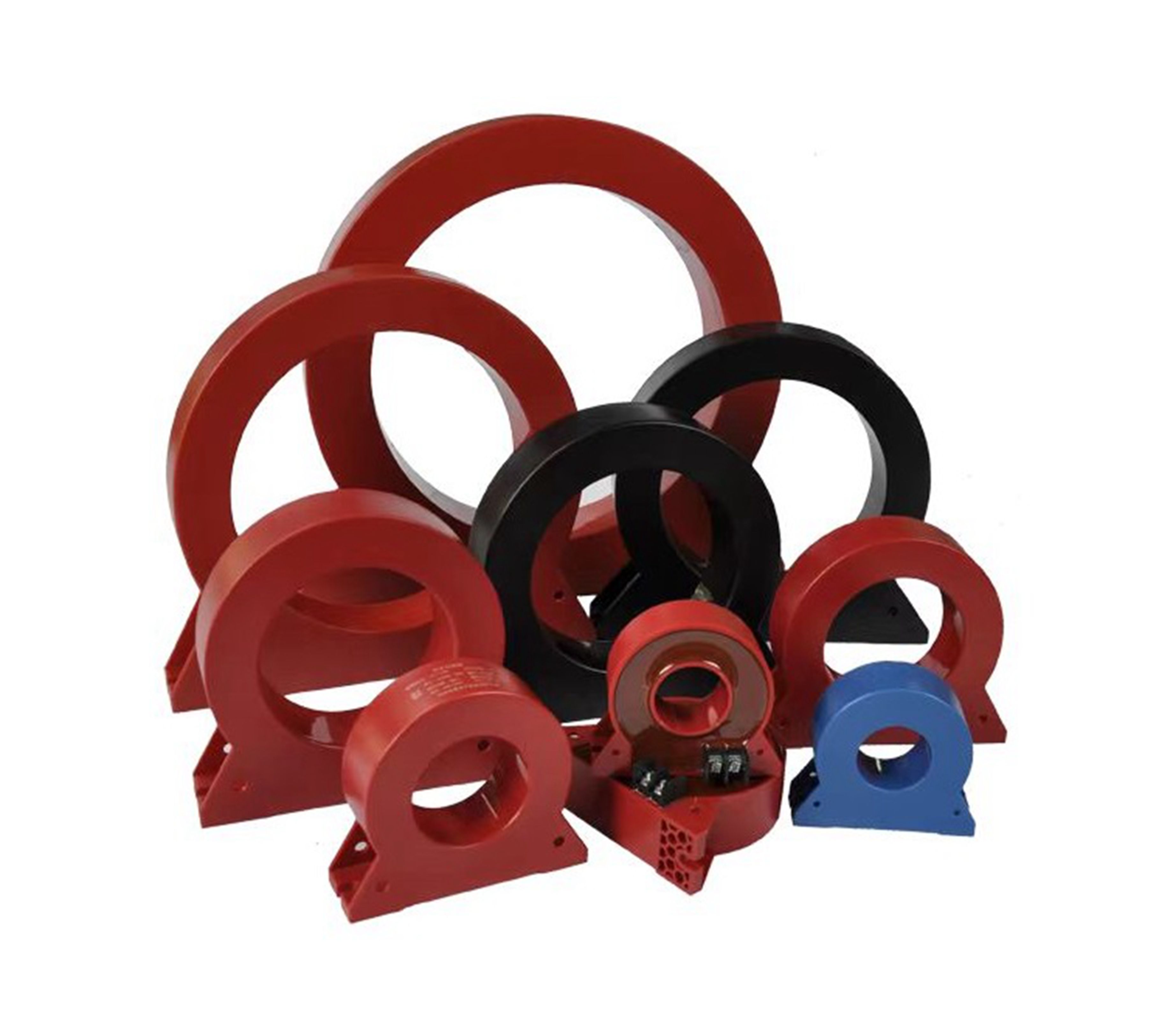

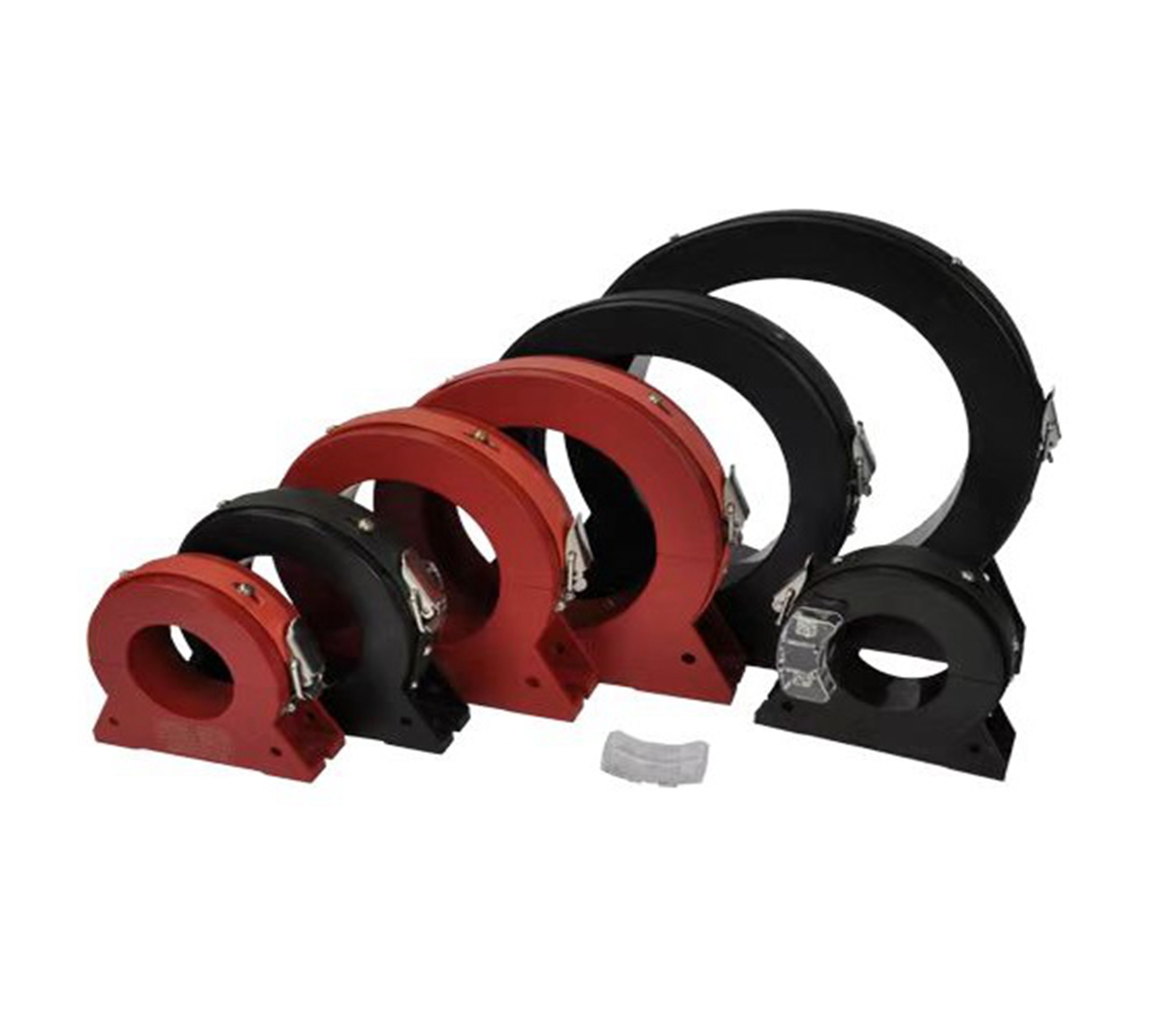

8、多种规格低频电流传感器可选
参考国标和行业准则
1、GB/T18216.8-2015/IEC 61557-8:2007
2、GB/T18216.9-2015/IEC 61557-9:2007
3、GB 16895.24-2005
4、GB 4793.1-2007《测量、控制和实验室用电气设备的安全要求》
5、IEC 61557-1、IEC 61810-2、IEC 61326-2-4
